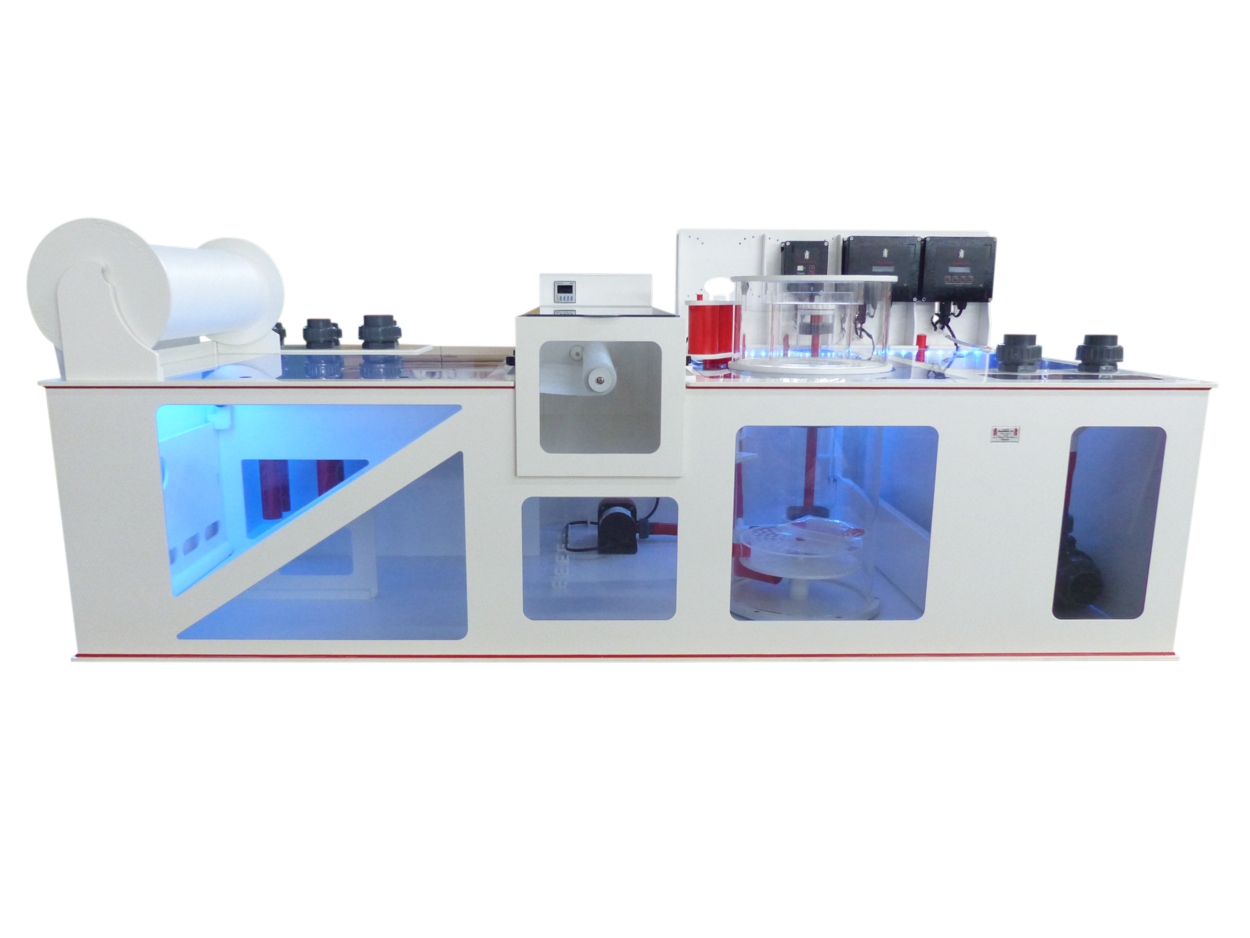

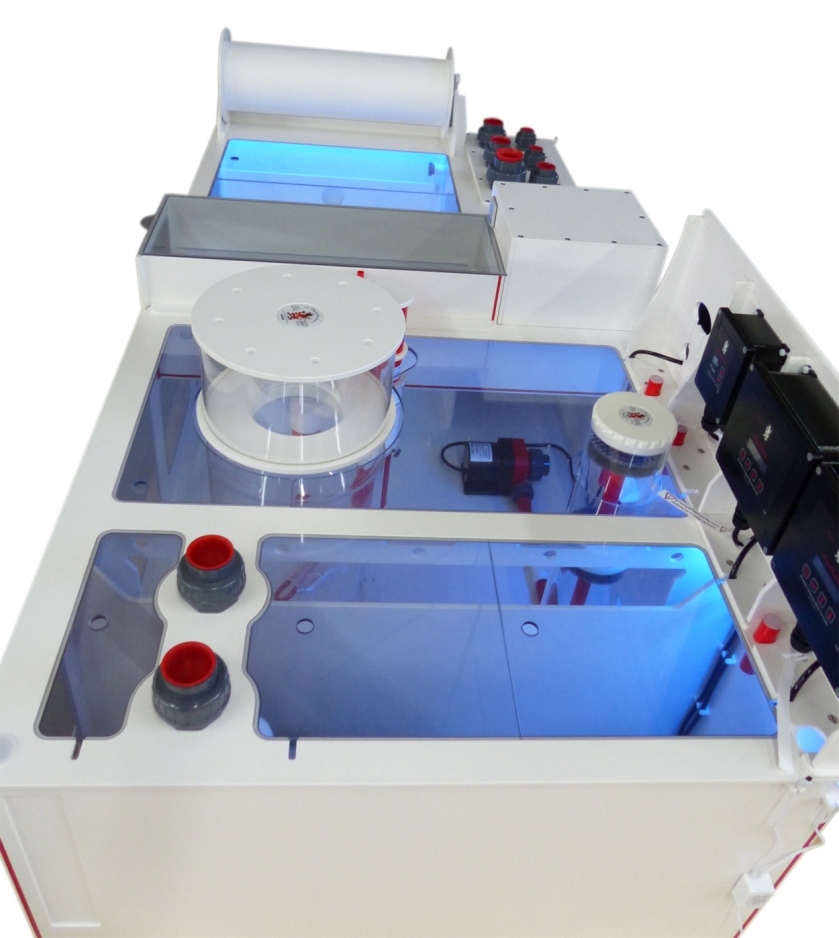

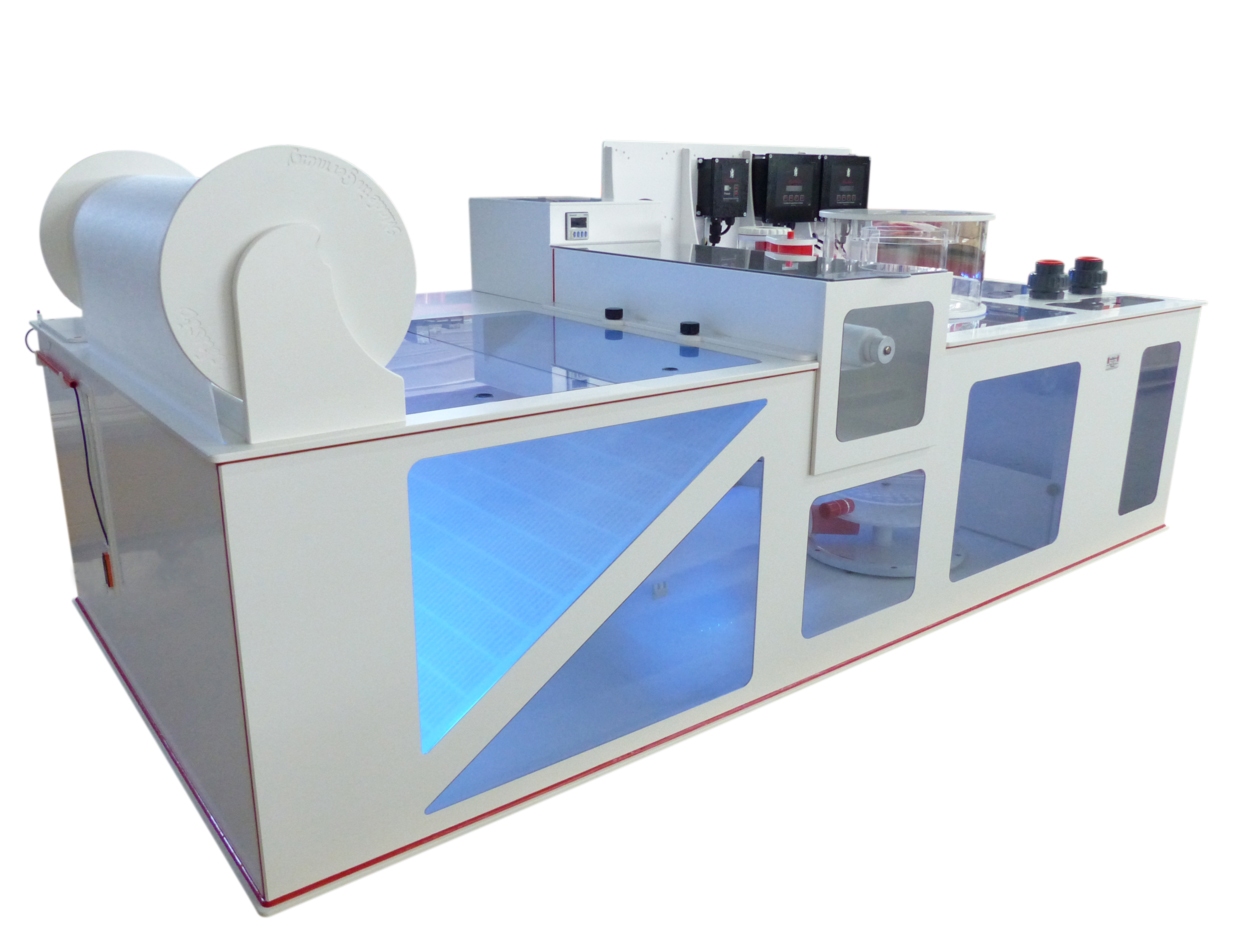

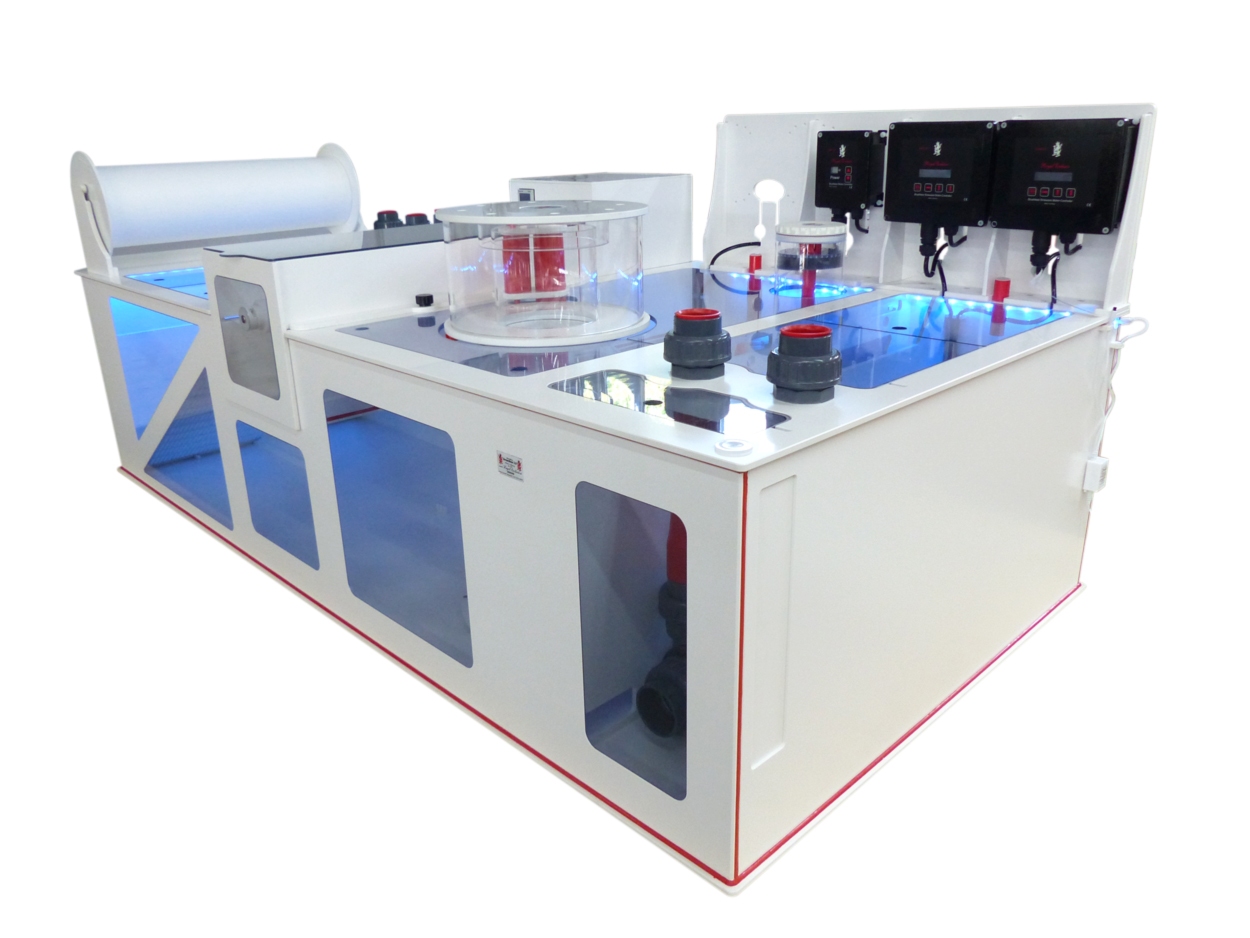

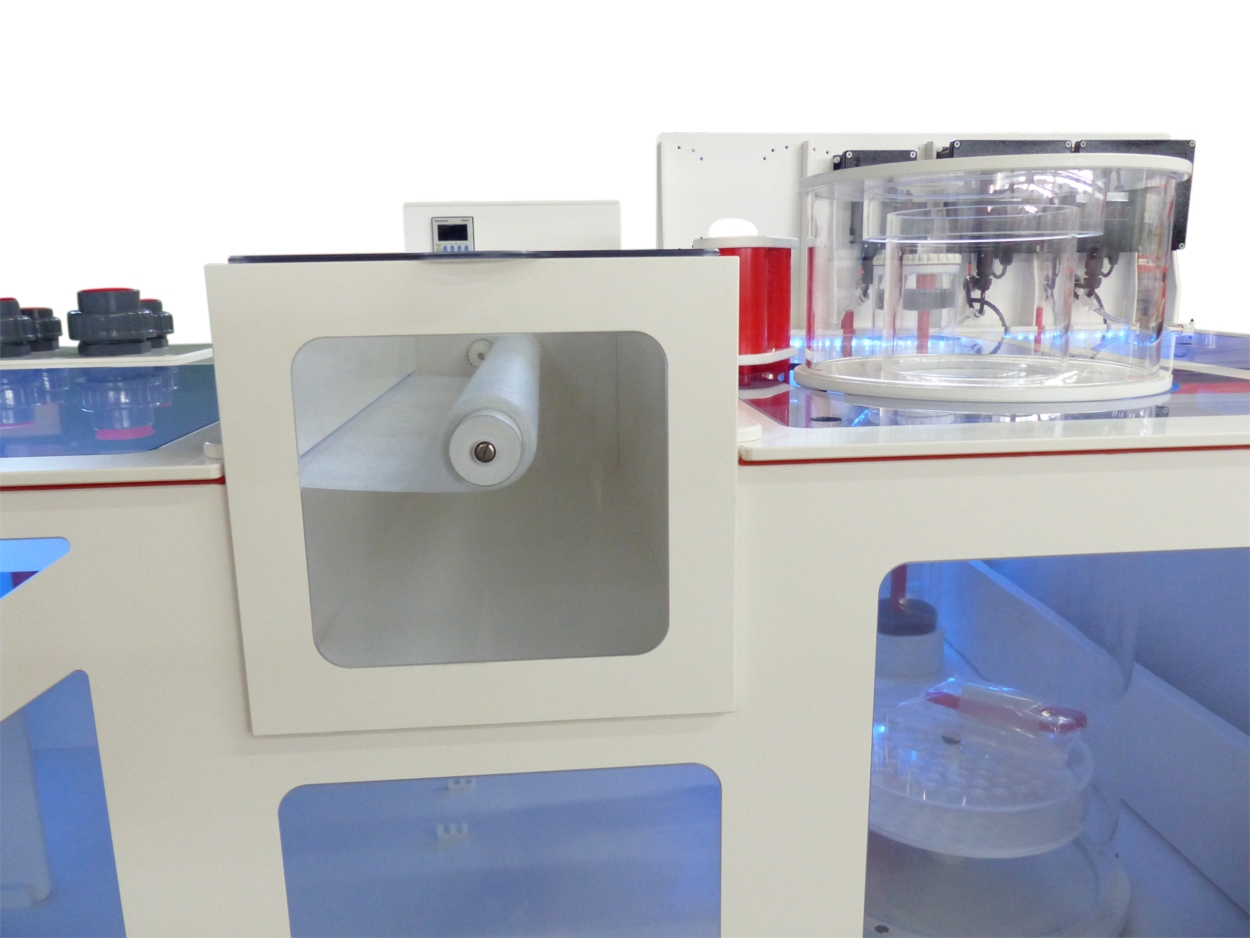

Vlies Dreambox - Beispiel - Set 8b

Vlies Dreambox^® Komplettfiltersystem - Beispiel - Set 8b   ///
mit Abschäumer Bubble King^® DeLuxe 300 mit 60W RD3
mit Patronen Medien-/Pellet-Filter 125mm + Red Dragon^® 3 Mini Speedy 50W / 5,0m³
und mit 2x Rückförderpumpe Red Dragon^® 3 Speedy 230W / 24,0m³
inkl. Kabelhalter und Cockpit für Controller

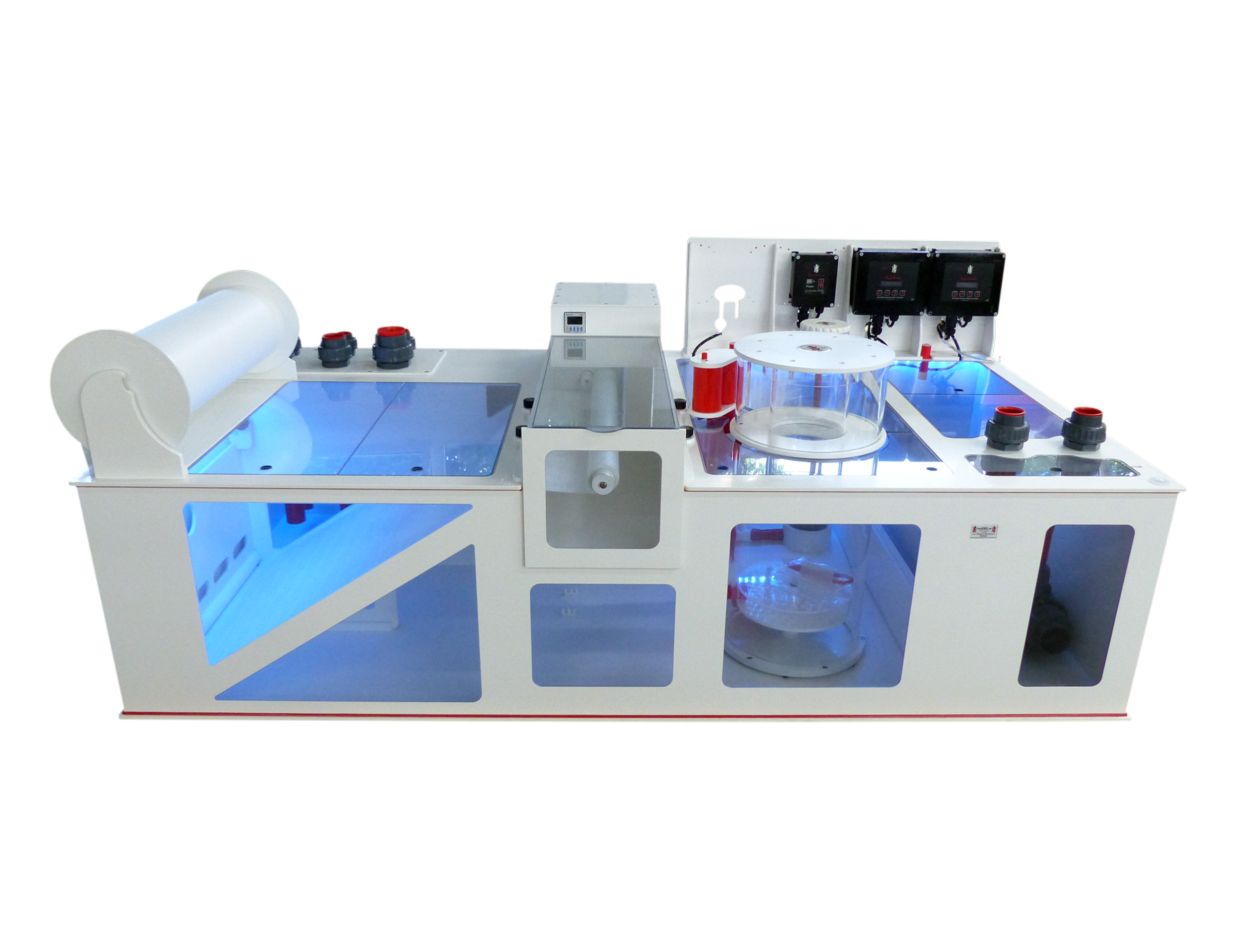

Vlies Dreambox^® 3.0 - Filteranlage Gr. XL

Technische Daten Vlies Dreambox^® Größe XL:
Dimensionen: 200 cm lang x 100 cm tief x 50 cm hoch (Wanne)
Dimensionen: 200 cm lang x 100 cm tief x 85 cm hoch (Gesamthöhe)

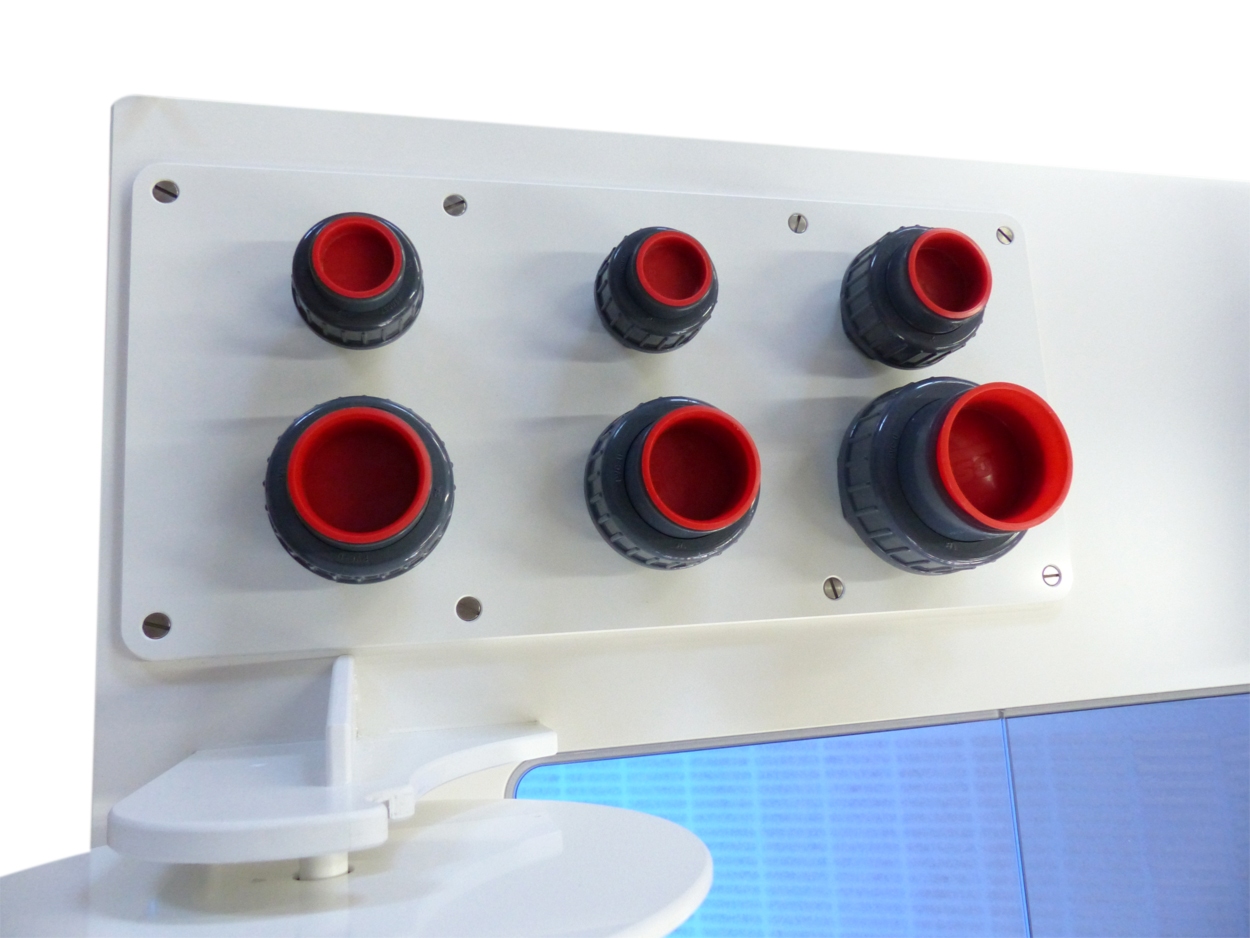

Einlässe: Standard = 63 / 50 / 40 / 40 / 32 mm graue DIN Verschraubungen oder rotes  +GF+ Rohr (oder frei wählbar + 60,-¤)
Auslässe: 2x 40 mm graue DIN-Verschraubungen (oder frei wählbar + 60,-¤)

1x Standard Vlies Rolle bei Auslieferung 40 Gramm

Volumen: ~  800 Liter

Vollautomatischer Vliesfilter für Süß- und Meerwasseraquarien. Die Vlies Dreambox^® 3.0 wird aus 8mm Simona-PVC-Hartplatten (lebensmittelecht) hergestellt, von innen und von außen fixiert und mit einer heißgasverschweißten Naht von Hand veredelt. Mit integriertem Rollenvliesfilter, komplett geschlossener Abdeckung und Steuereinheit (Panasonic Steuerungsautomat, Sensor, Antriebsmotor) ausgestattet.

• aus hochwertigem Hart-PVC und Plexiglas^® (Acrylglas)
• Heißgas-verschweißt nicht verklebt, durch Kunststoffverschweißung nie mehr Undichtigkeit gegenüber Glaskasten/Glasfilter mit Silikondichtungen
• erheblich bruchfester, stoßsicherer und geringeres Gewicht gegenüber Glas
• 8mm dickes PVC und Plexiglas^®
• 100% Made in Germany / Zusammenbau in Handarbeit
• durch Konstruktionsweise extrem geräuschdämmend

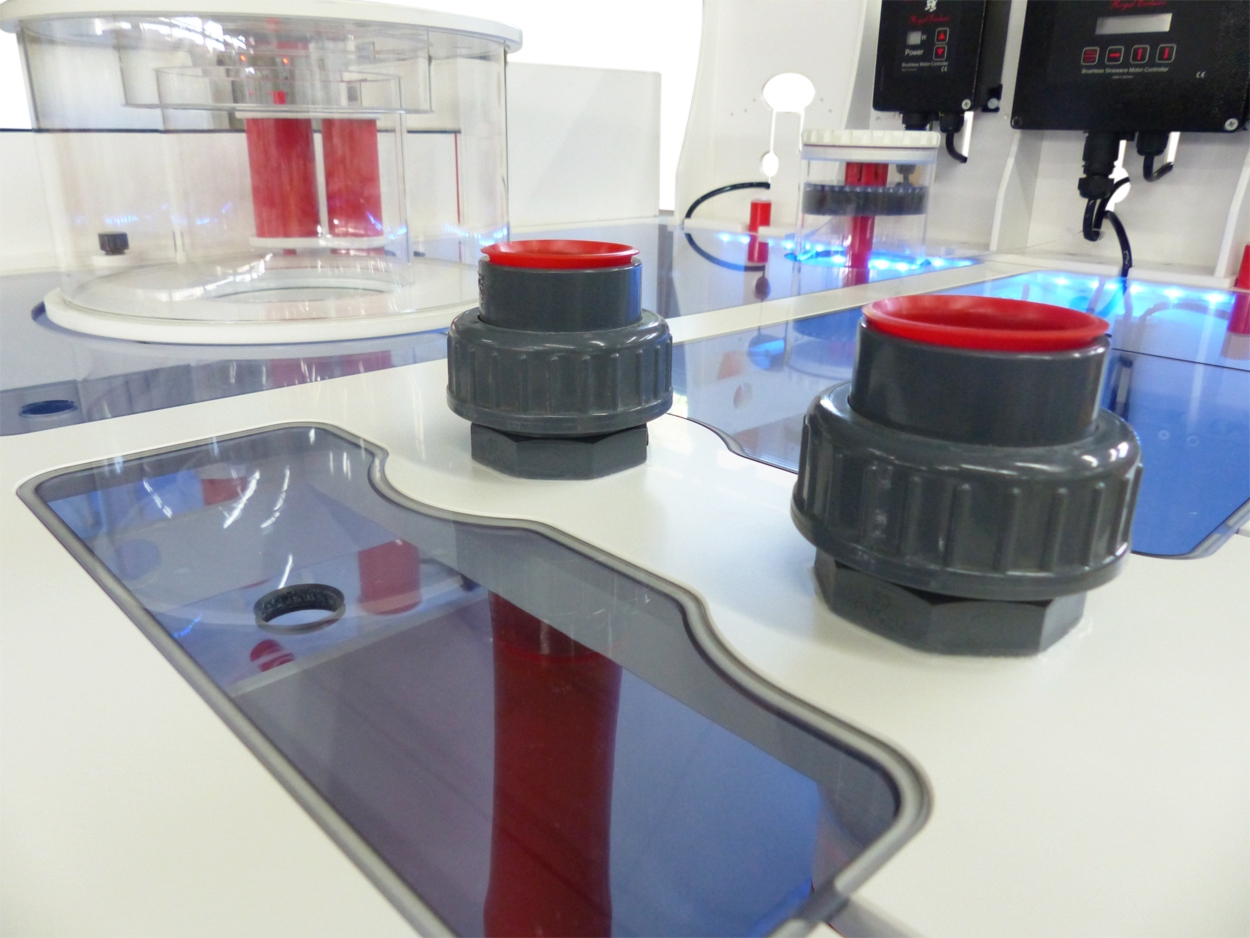

• inklusive Rohrleitungsdurchbrüche mit DIN-Verschraubungen/Rohren
• komplett vorbereitet für die Aufrüstung mit Medienfiltern
• intelligente Zwangswasserführung durch alle Abteilungen
• innen Überlaufsicher durch integrierte CNC-gefräste Notüberläufe, selbst bei 100% Verstopfung des Filters erfolgt Weiterleitung in die nächste Kammer
• meerwasserfeste Titanschrauben
• durch zahlreiche Optionen aufrüstbar zum High-Tech-Filtertank
• passgenaue CNC-gefräste Abdeckung und Anpassung für Royal-Exclusiv^® Abschäumers
• ab 130cm Box mit Sauerstoffentgasungskammer und mit Wasserstandsregelung für Abschäumungskammer, Wasserstand regelbar von 14cm-23cm
• extra angepasster 125mm Medien- /Pellet-Filter erhältlich,
  optional: mit Einbau und Verrohrung
  (1fach = 349,00¤, 2fach = 510,00¤, 3fach = 640,00¤ Säulenartig)
• 30 Jahre Erfahrung im PVC Filter- und Abschäumerbau

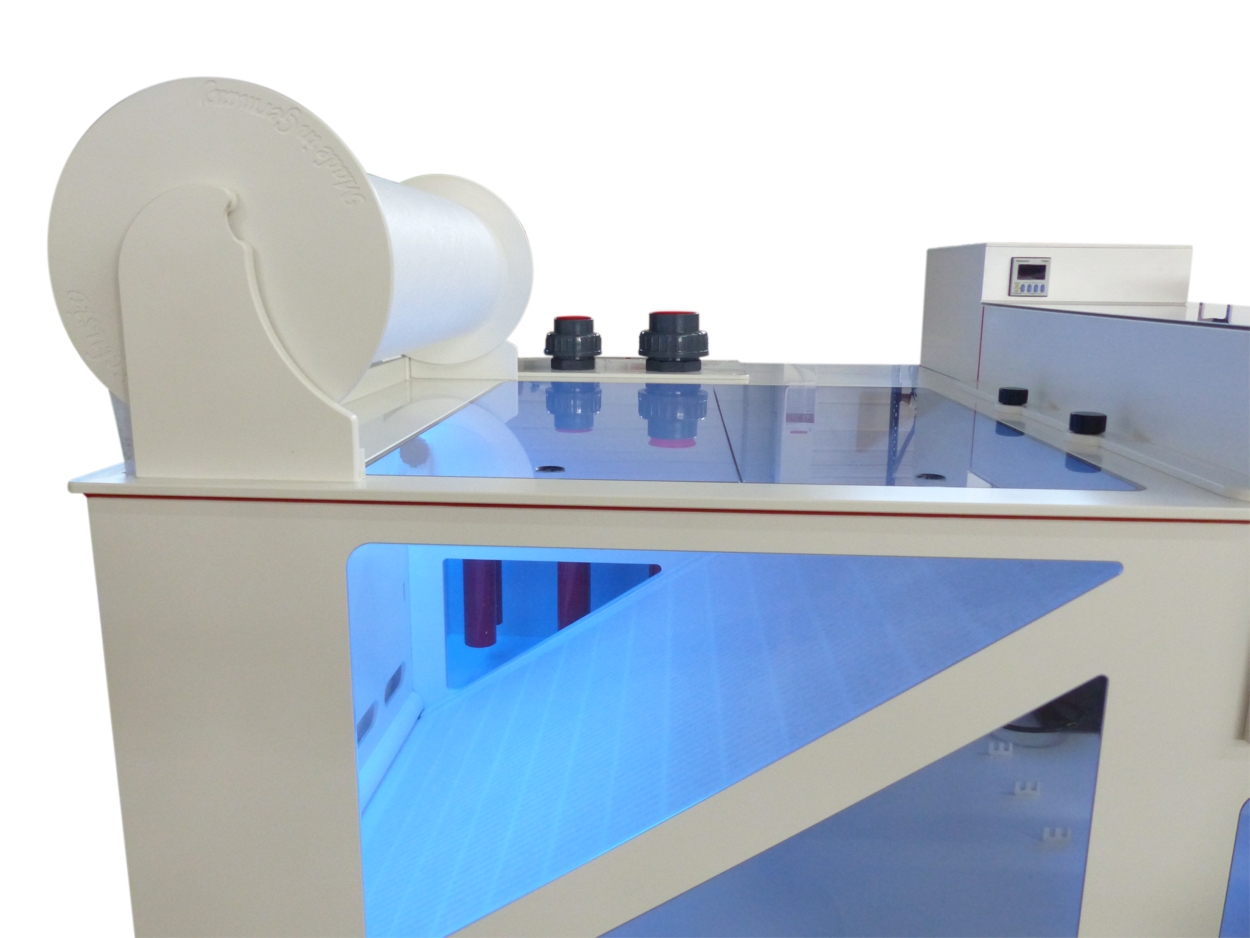

• Rollenvliesfilter Kurzbeschreibung: (Mehr Details im Datenblatt)
  * komplette Vliesfiltersteuereinheit herausnehmbar, nach vorne
  * Leitblech besitzt ein Griffloch in der Mitte, sowie extra dünne Vliesauflage-Flächen
  * Leitblech befindet sich in einem umlaufenden Rahmen eingebettet und lässt sich komplett heraus nehmen
  * Trockenkammer ist vollflächig oben offen, was die Entnahme und Beladung der Vliesrolle erheblich erleichtert
  * Trockenkammer hat einen außenliegenden Ablauf
  * kapazitiver, berührungsloser Näherungsschalter an der Seite überwacht mittels Elektronik die Steuereinheit des Antriebsmotors
  * Schiebeschlitten für die Vliesmaterialspannung wird fest arretiert
  * durchdachte Aufwickelhaspel
  * alle Komponenten in der Elektronikkammer sind fest auf dem Deckel montiert
  * 12-Volt Stromversorgung „Made in Germany“

  Vlies Dreamboxen_Übersichtsliste.pdf

  Kurzanleitung Automatik.pdf

///////////////////////////////////////////////////////////////////////////////////////////
Inkl. LED Beleuchtung komplett

komplett mit Anschlusskabeln
Montage direkt in der Dreambox

Technische Daten:

• flexibles LED-Band in IP68 Ausführung. Gesamtleistung: < 5 Watt
• anschlussfertig inkl. Vorschaltgerät/Trafo 230 Volt/AC auf 12 Volt/DC
• inkl. Einbau/Montage in Nano Dreamboxen, Dreamboxen und Wassertanks ab Werk
• inkl. 1 Meter Zuleitung
• Farbe: RGB

Dreambox Kabelhalter - komplett mit Einbau ab Werk

• aus hochwertigem Hart-PVC
• CNC-gefräst
• für alle Nano Dreamboxen / Dreamboxen und Dreambox Wassertanks
• Einbau ab Werk
• ca. 20 Stück (10 Stück für Abschäumerpumpe, 10 Stück für Rückförderpumpe)

Dreambox Deckelausschnitt für Bubble King^® DeLuxe 300 RD3 60W

• aus hochwertigem PETG mit Schutzfolie
• CNC-gefräst, passgenau
• Einbau ab Werk

Mit Abschäumer Bubble King^® DeLuxe 300 mit RD3 Mini Speedy 60W
für Aquarien von 1.200 ltr. - 3.000 ltr.

Kerndaten Bubble King^® 300 DeLuxe intern:
mit 10V Regeleingang
2.500 ltr./h Luft - 6.000 ltr./h Wasser = 1 Pumpe Red Dragon^® 3 Mini Speedy 2500
mit Ozon-Anschluss, regelbar von 20W bis 60W
Bodenplatte: 32 cm x 50 cm / Höhe ~ 68 cm

Technische Daten Bubble King^® 300 DeLuxe RD3 intern:
Wasserstandshöhe: ~ 180 mm bis ~ 270 mm
Gewicht Abschäumer: 16 kg inklusive Pumpe
Abmessungen Abschäumer: 350 mm breit / 520 mm lang / ~ 680 mm hoch

  Datenblatt.pdf   Ersatzteile_und_Zubehoer.pdf

  Bedienungs_und_Wartungsanleitung.pdf

Red Dragon^® 3 Mini Speedy Pumpe 60 Watt / 2500 l/h

Technische Daten Red Dragon^® 3 Mini Speedy Pumpe 60 Watt 2500 l/h Lufteinzug:
max. 60 Watt/h, regelbar von 20-60 Watt
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Ansaugseite: Düse mit Luft- und Ozon- Anschluss
Druckseite:        Ø 32 mm
Förderleistung:  max. ~ 2.500 l/h Lufteinzug
                          max. ~ 6.000 l/h Wassereinzug
Betriebsspannung: 230 Volt 50 Hz  (auch in 110V/60Hz lieferbar)
Schutzklasse Pumpe: IP 68   Steuereinheit: IP 66
Gewicht Pumpe: 3,75 kg
Höhe der Ansaugseite: Mitte 60 mm
Abmessungen Pumpe: 100 mm breit / 230 mm lang / ~ 140 mm hoch
Abmessungen Steuereinheit: 120 mm breit / 160 mm lang / ~ 65 mm hoch

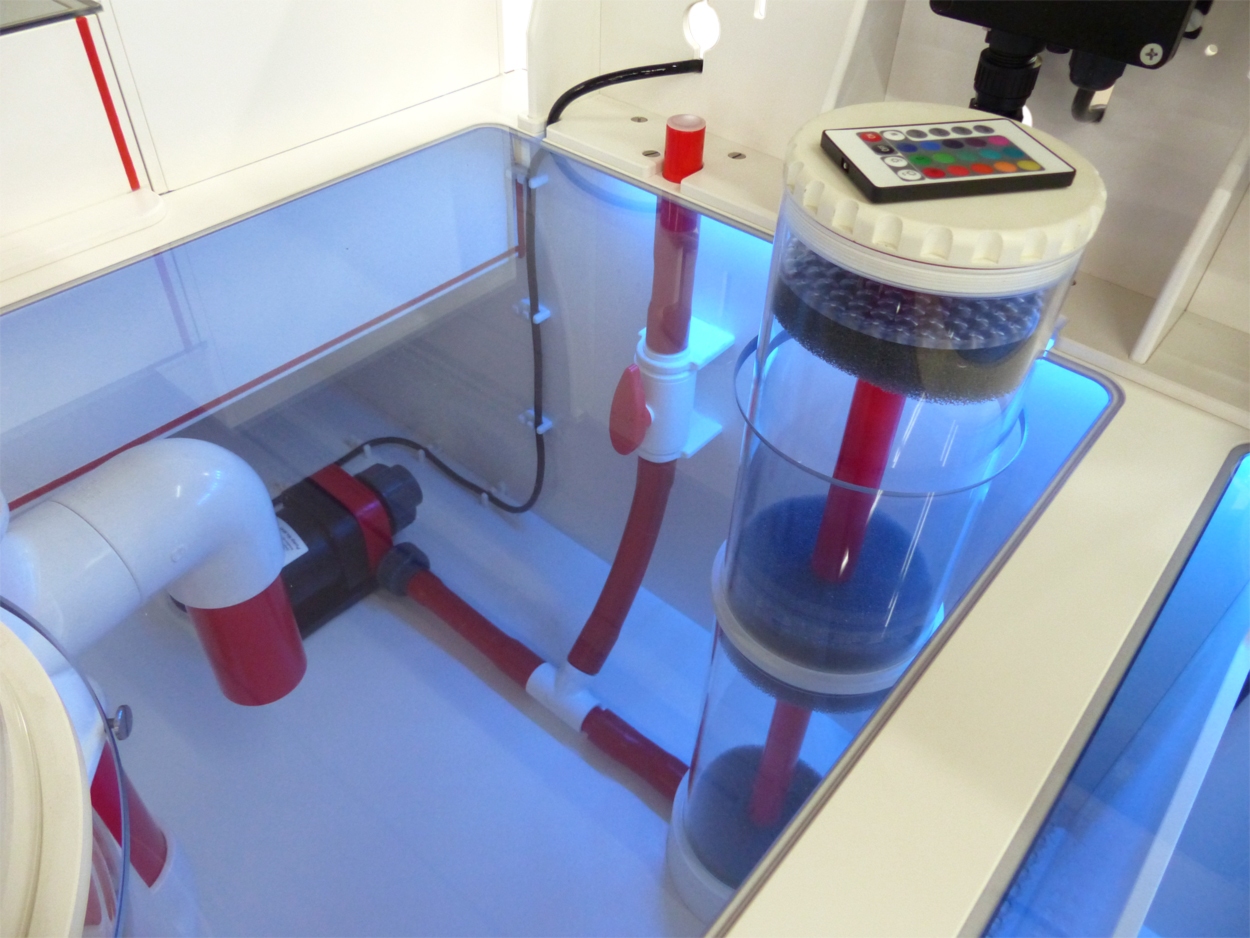

Vlies Dreambox - Medienfilter Größe wählbar
+ Einbau intern in die Dreambox ab Werk

Technische Daten:

1-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 360mm Höhe
~ 3,5 Liter Volumen /// 2,7l (Medien)

2-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 580mm Höhe
~ 6 Liter Volumen /// 5,2l (Medien)
je Patrone ~ 3 Liter Volumen /// 2,6l (Medien)

3-Fach
Ø 125mm(Röhre) 140mm(Fuß) x ~ 610mm Höhe
~ 6 Liter Volumen /// 4,8l (Medien)
je Patrone ~ 2 Liter Volumen /// 1,7l (Medien)

PVC/Plexiglas
Medienfilter aus weißen PVC und hochwertigem Acrylglas / Plexiglas^®

• inklusive Rohrleitungsdurchbrüche
  Außen Ø 25mm
• universal verwendbarer Medienfilter für verschiedenste Medien
• Einbau in Ihrer Dreambox mit interne Verrohrung und Ansteuerung mit RD3 mit 50W
• aus hochwertigem Hart-PVC und Plexiglas^® (Acrylglas)
• 100% Made in Germany / Zusammenbau in Handarbeit
• 30 Jahre Erfahrung im PVC Filter- und Abschäumerbau

Red Dragon^® 3 Mini Speedy Pumpe 50 Watt / 5,0m³
für die Versorgung des Medienfilters/Medienreaktors

Technische Daten Red Dragon^® 3 Mini Speedy Pumpe 50 Watt 5,0m³:
50 Watt/h  4,0 mtr. Steighöhe
mit 10V Regeleingang (vorbereitet)
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Watt- / Prozent- Anzeige
Ansaugseite 40 mm - Druckseite 25 mm
Betriebsspannung: 230 Volt 50 Hz  (auch in 110V/60Hz lieferbar)
Schutzklasse Pumpe: IP 68   Steuereinheit: IP 66
Gewicht Pumpe und Steuereinheit: 3,2 kg
Hirschmann-Steckverbindung zum lösen der Pumpe vom Controller
Höhe der Ansaugseite: Mitte 70 mm
Abmessungen Pumpe: 110 mm breit / 200 mm lang / ~ 160 mm hoch
Abmessungen Steuereinheit: 120 mm breit / 170 mm lang / ~ 65 mm hoch

  Datenblatt_und_Ersatzteile.pdf     Bedienungs_und_Wartungsanleitung.pdf

• meerwasserfeste M6 Grade2 Titanschrauben
• meerwasserfeste Parabel-Gummifüße zur akustischen Entkopplung
• extrem geräuscharme Brushless DC-Förderpumpe mit vergossener Leistungselektronik
• Hocheffizienstechnologie „Made in Germany“
• Saug- und Druckseitig, komplette DIN-Verschraubung, kompakte Bauweise
• Hochleistungs-keramische Gleitlager
• einzige meerwasserfeste Förderpumpe mit Titanrotor, Titanstator und geschrumpften Gleitlagern
• einfachste Handhabung und Wartung, geringe Verkalkungsgefahr, dank polierter Titanteile
• schwere und massive Bauart, gegen Vibrationen und Interferenzschwingungen
• CE konform und nach VDE Richtlinien entwickelt und gebaut

Mit 10V Regeleingang (vorbereitet) und lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller


2x Red Dragon^® 3 Speedy Pumpe 230 Watt / 24,0m³ AKB AntiKalkBypass
als Rückforderpumpen FLOW Version
mit lösbaren Hirschmann-Steckverbindung zwischen Pumpe und Controller
mit 10V Regeleingang zur Ansteuerung z.B. mit GHL oder Apex

Technische Daten Red Dragon^® 3 Speedy Pumpe 230 Watt 24,0m³:
230 Watt/h  6,75 mtr. Steighöhe
drehzahlregelbare Brushless DC(Gleichstrom) Pumpe
Watt-Anzeige im Controller-Display  /// in 2W Schritten einstellbar
Ansaugseite 63 mm - Druckseite 50 mm
Betriebsspannung: 230 Volt 50 Hz  (auch in 110V/60Hz lieferbar)
Pumpe und Controller mit einer lösbaren Hirschmann-Steckverbindung
Schutzklasse Pumpe: IP 68   Steuereinheit: IP 66
Gewicht Pumpe: 3,5 kg
Gewicht Controller: 1,2kg
Höhe der Ansaugseite: Mitte 70 mm
Abmessungen Pumpe: ~ 130 mm breit / 295 mm lang / 220 mm hoch
Abmessungen Steuereinheit: ~ 190 mm breit / 168 mm lang (250mm mit Anschlußkabel) / 84 mm hoch

  Datenblatt_und_Ersatzteile.pdf   Bedienungs_und_Wartungsanleitung.pdf

///////// Die Vlies Dreambox ist anschlußfertig inklusive aller Entkopplungssätze.

 Versandkosten auf auf Anfrage
